카렌스 카오디오 외부입력(AUX) DIY

[2002년 6월 16일]

안녕하세요?
카렌스2디젤을 뽑은 새내기라 기존 카렌스 회원님들의 도움을
얻어 카렌스2 DIY에 도전을 해 봅니다. 용어도 잘 몰라서
대충 명명을 하니 너무 흉보지 마세요.
단지 새차 분해(?)가 겁나시는 분들을 위해 참고하시라고 올려봅니다.
참고로 제가 다이했던 부품과 구입장소를 공개하기는 하나
저와는 전혀 무관한 곳임을 미리 알려드립니다.

참..전 기계나 전자와는 관련없는.. 프로그램 짜는 직업입니다...

[참고]
1.분해 및 기판변형으로 무상AS는 되지 않습니다. 겁나시는 분들은 포기하시기
  바랍니다. 전, 이전의 차는 뽑은지 6년후라 AS부담은 없었고, 지금은
  저역시 겁이 많아 4만5천원에 같은 모델하나를 더 구입해서 작업
  했습니다. 원본은 고이 모셔놓고...하다 다른곳 잘못만져 AS를 받긴 했지만..
2.생각보다는 단순합니다.
3.외부입력을 제어하는 부분은 'FM'입니다. 'AM'의 경우 MONO이고, Tape의 경우
  모터가 계속 돌거나, 추가 회로를 구성해야 합니다. 대부분의 차량은 Tape를
  많이 컨트롤 하는데(라디오의 경우 안테나가 오르락, 내리락하므로) 카2의
  경우 안테나가 차체 내장이라... 훨씬 수월합니다.

[특징]
1.워크맨, MP3 플레이어, CDP등 휴대용을 바로 연결할 수 있습니다.
2.차량용 TV도 당근 연결됩니다.
3.동승한 사람의 오디오를 뺏어 들을수 있습니다....^^
4.테입데크가 망가져도... 워크맨만 있으면...

[주의사항]
1.분해 및 변형시 무상AS가 되지 않습니다.
2.제가 회로에 대해 해박한 지식이 없는 관계로 아래내용에 대한 어떠한 책임도
  지지 않습니다. 때문에 작업후 이틀후 이글을 올립니다. 그동안 실전과 같은
  테스트를 진행했으나 아무 이상 없습니다...

[작업전 준비물]
1.고장난 헤드폰이나 3가닥 전선과 스테레오 잭.
2.다리6개 달린 스위치.(스위치 조작으로 2개의 라인이 동시에 on, off되는..)
3.전기인두, 드릴, 드라이버

[작업방법]
(고장난 헤드폰의 전선3가닥중 gnd를 노란색(스테레오 짹의 가장 넓은 부분),
R을 초록색(짹의 중간부분), L을 파란색(짹의 끝부분)으로 칭합니다.
2가닥 전선은 각각 'R'을 빨강, 초록으로 'L'을 검정, 파랑으로 칭합니다.)
1.센터페이샤로 부터 오디오를 탈거한후 집으로 가져옵니다. 탈거방법은 제가
  작성했던 '순정 핸들리모컨 장착'을 참고하세요. 이때 경비나 동네사람들로
  부터 오디오 도둑으로 몰리지 않게 조심합니다.
2.오디오 주위의 나사를 풀러 케이스를 제거 합니다.
4.제일 아래 메인기판은 케이스와 4군데 붙어 있으므로, 롱노우즈로 4곳을 약간
  비틀어 분리 합니다.

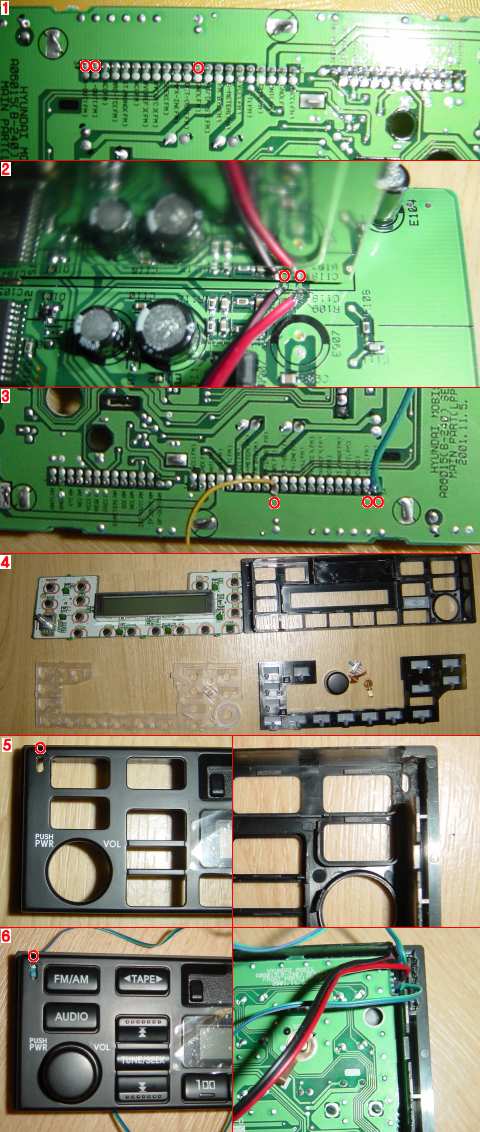

5.메인기판 분리후 메인기판에 수직으로 붙어있는 직사각형의 은색사각형(라디오
  튜너부분) 반대편을 확인합니다. 사진'1'과 같이 빨간원 아래보면 FM의 R, L,
  GND가 친절하게 적혀 있습니다.
6.5를 확인후 기판을 다시 뒤로 돌려보면 사진'2'와 같이 3개의 줄이 보이는데
  가운데선을 제외하고, 양쪽 두군데를 칼을 이용하여 끊습니다. 기판은 다층
  기판이 아니므로 안심하셔도 됩니다. 단, 칼로 약간 깊게, 선보다 넓게 여러번
  끍어야 합니다. 선을 단선시킨후 단선부분 아래부분 기판을 칼로 긁어 2가닥
  전선을 납땜합니다. 사진'2'에서 단선된 부분은 납땜부분보다 위에 있습니다.
  이 납땜한 전선은 스위치의 중간다리에 납땜하게 됩니다.
7.다시 뒷면으로 돌려 사진'3'처럼 2가닥의 전선을 우측부터, 녹색, 파란색 순으
  로 각각 납땜하고, 3가닥전선의 노란색 부분도 GND(FM)이라고 적힌 부분에 납
  땜합니다. GND(FM)은 한군데가 아니지만 편의상 사진'3'의 가운데 빨간원 위치
  로 했습니다.
8.사진'4'처럼 디스플레이 판넬을 분해합니다.(스위치를 외부로 달 경우 생략가
  능) 스위치를 달 위치를 잡아 정확하게 붙입니다. 그리고 사진'6'처럼 납땜을
  합니다. 기판 윗면에서 만든 2가닥(검,빨)을 중앙 2곳에 납땜하고, 뒷면 기판
  에서 나온 2선을 위에(녹,파) 납땜합니다.(검은색쪽에 파랑, 빨강쪽에 초록)

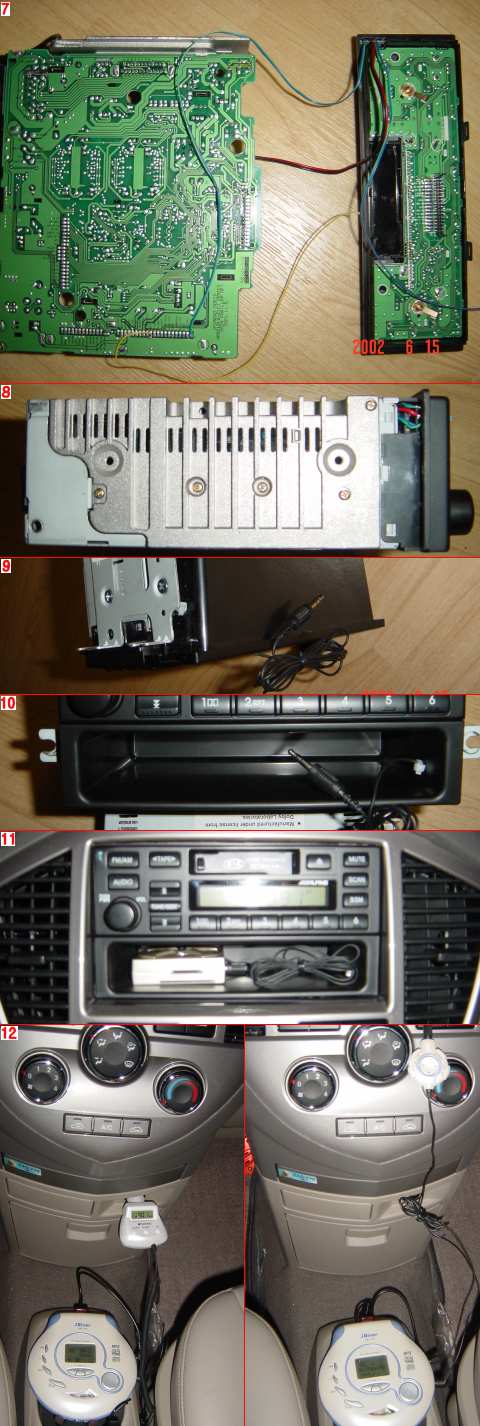

  스테레오짹이 연결된 선중 남은 두선(한선은 7에서 기판뒤에 납땜함)을 스위치
  아래에 납땜합니다.(사진'7'참조)
9.역순으로 조립합니다.(사진'8'은 조립후 옆모습)
10.저의 경우 서랍장 우측 앞부분에 구멍을 내어 스테레오 잭을 뺐습니다.
  (사진'9','10'참조) 이유는 정리할때 둘둘말아 묶어 쏘~옥
  사실, 진공총소기 코드처럼 두루룩 말려들어가게 하려다...
11.차량에 장착후 테스트를 합니다. 저의 경우 AM, Tape의 경우 AUX 스위치에는
  영향을 받지 않고, FM일때 스위치를 위로하면 그대로 FM이 들리며, 스위치를
  내리면 외부에서 들어오는 신호를 출력합니다. 사진'10'은 MP3플레이어를 연결
  후 테스트 중이며, 사진'12'는 설치전과 설치후의 모습입니다.
12.회로도는 안 그렸습니다.

이상입니다...
